HL1-N/PE系列电涌保护器
    发布时间: 2017-04-14 22:40
HL1-N/PE系列电涌保护器
HL1-N/PE系列电涌保护器
产品说明
HL1-N/PE电涌保护模块(以下简称SPD)适用于TT系统中的“3+1”线路保护方式设计,交流50/60HZ,额定电压380V供电系统,用于中线与PE等电位系统之间,对间接雷电和直接雷电影响或其它瞬时过电压的电涌进行保护。并与HL1-C40系列电涌保护器组合成1P+NPE;2P+NPE,3P+NPE等组合SPD,改善抗电涌性能。依据IEC61643-1:1998-02标准电涌保护器第II级电涌保护器,C类电涌保护器。
N-PE符合GB18802.1/IEC61643-1。
安装
SPD和HL1-C系列电涌保护器组合成HL1-40-1P+N,2P+N,3P+N等SPD,具有共模(MC)和差模(MD)保护方式。
SPD采用35mm的标准导轨安装,零钱用10~35mm²的导线连接,地线用16~35mm²以上的双色多股铜质导线连接,长度不超过500mm。

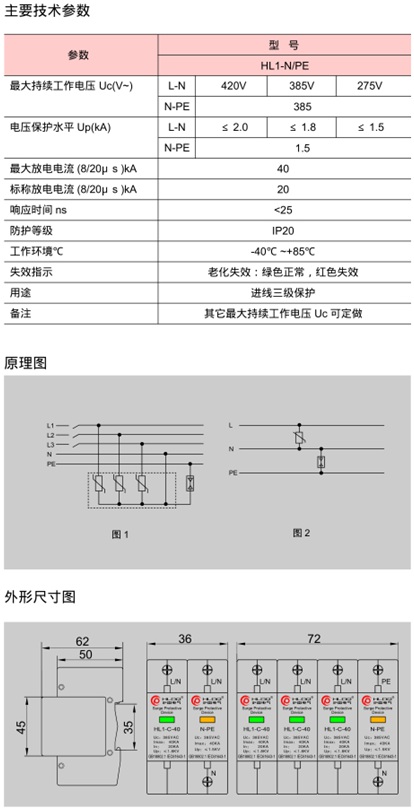

主要结构与工作原理
SPD以气体放电管或者空气放电间隙为主要执行元件,一般情况下,电极间呈高电阻状态,当电网因间接雷电和直接雷电或其它瞬时过电压出现电涌时,电极间在纳秒时间内导通,将电涌引入大地,从而保护了电网上的设备,当该电涌通过NPE消失后,NPE重新恢复到高电阻状态,不影响电网的正常运行。
