HL1-I级防雷系列电涌保护器
    发布时间: 2017-04-14 22:31
HL1-I级防雷系列电涌保护器
产品说明

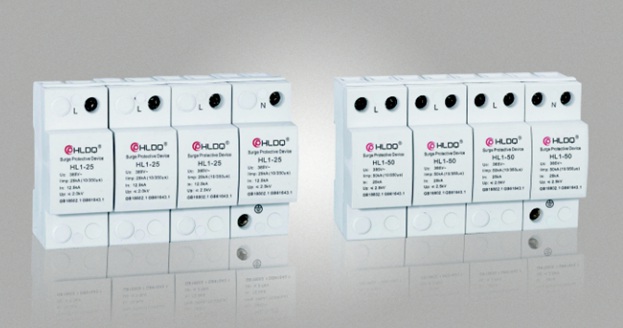

HL1-25(50)系列石墨间隙型电涌保护器(属于一级防雷器)依据IEC和GB标准设计。适用的接地系统IT、TT、TS、TN-N-S。
应用于雷击风险较高地区的设备系统的电涌第一级电涌保护。可防范直击雷在内的各种电涌电流,通过不同数量的组合可适用于单相、三相代电线路,模块化设计,标准35mm导轨式安装方式,安装于建筑总配电柜(箱)、室外配电柜(箱),具备很高的雷电流泄放能力,无续流,单模块最大冲击电流分别可达到limp=12.5KA,limp=15KA,limp=25KA,limp=35KA,limp=50KA最大放电电流分别可达到imax=100KA,imax=120KA,imax=150KA,imax=160KA,imax=200KA。
主要结构及工作原理
在三相四线制系统中,三条相线和一条零线对接之间均接有保护器。在正常情况下保护器处于高电阻状态,当电网因雷击或者其他原因出理涌过电压时,保护器将立即在纳秒级时间内迅速导通,将电涌过电压引入大地,从而保护了电网上的用电设备。当该电涌电压通过保护器,且消失后保护器重新编导高电阻状态,从而不影响电网的正常运行。
安装
(1)连接导线要采用与电源线路容量相同或大于电源线路的导线,总长度应控制在0.5米以内,导线长度越短越好。
(2)在电涌保护器前端必须串联有相应的空气开关或熔断器。
(3)安装时必须断开电源。
(4)电涌保护器可配(FS)远程遥信报警,遥信触点有-常开-常闭,电涌保护器的一个模块或多个模块失效,触点会闭合,送出故障报警信号,标识模块发生故障须更换。
经常检查串联于线路上的空气开关或熔断器。
