SHKB-H5双电源转换开关

发布时间: 2017-04-17 20:14

SHKB-H5双电源转换开关
KBH5系列双电源自动转换开关符合下列标准
●国际标准 IEC60947-1（1998），《低压开关设备和控制设备第一部分:总则》 IEC60947-3（1999）《低压开关设备和控制设备、开关、隔离器、隔离开关及熔断器组合电器》 IEC60947-6（1999）《低压开关设备和控制设备多功能开关双电源自动转换开关电器》
●国家标准 GB／Ｔ14048.1-2002《低压开关设备和控制设备总则》 GB 14048.3-2002《低压开关设备和控制设备、开关、隔离器、隔离开关及熔断器组合电器》 GB 14048.11-2002《低压开关设备和控制设备第6部分：多功能电器第1篇：自动转换开关电器》

●使用环境与用途
使用环境SLD双电源自动转换开关在下列条件下能可靠工作海拔高度不超过2000米; 环境温度不高于40℃,不低于-5℃; 相对湿度不大于95%; 无危险介质环境; 无雨雪侵袭环境; 注:若预期使用于周围空气温度高于+40℃或低于-5℃;的条件下,用户应向制造厂说明。用途交流50赫兹，额定电压380V，额定电流至1600A。用于不频繁接通与分断电路。

KBH5系列双电源自动转换开关型号说明
KBH5：双电源自动转换开关
企业型号：约定发热电流值：极数（3极、4极）：段位二段位注：F 三段位不注：功能类型代号：控制型式代号（如下）：功能类型代号：R（经济型）、 S（基本型）、 E（扩展型）控制型式代号： 1、2 1、2、3、4、5 A、N、K、AK、NK、ANK 注：设计序号 1．约定发热电流值（A）：100 2．约定发热电流值（A）：63 3．约定发热电流值（A）：160、250、630、1600 选型举例： KBH5-100/4S1～380V ln 63A KBH5双电源自动转换开关1系列，约定发热电流值100A，交流额定工作电压380V，额定电流值63A，4极，三段位，基本型，市电－市电系列自投自复。

KBH5系列双电源自动转换开关控制型式
●经济型R
1．自投自复，缺相检测（主、备和三相），失压检测，消防置零。
2．自投不自复，缺相检测（主、备和三相），失压检测，消防置零。
●基本型S
1．自投自复，缺相检测（主、备和三相），消防置零，数码显示，参数设定、修改，设置外接口（可连接附件）。
2．自投自复，缺相检测（主、备和三相）过、欠压检测，消防置零，数码显示，参数设定、修改，设置外接口（可连接附件）。
3．自投不自复，缺相检测（主、备和三相），消防置零，数码显示，参数设定、修改，设置外接口（可连接附件）。
4．自投不自复，缺相检测（主、备和三相），过、欠压检测，消防置零，数码显示，参数设定、修改，设置外接口（可连接附件）。
5．自投不自复，缺相检测（主、备和三相），过、欠压检测，消防置零，数码显示，参数设定、修改，设置外接口（可连接附件），油机启动，
●扩展型E A．自投自复，缺相检测（主、备和三相），过、欠压检测，消防置零，数码显示，参数设定、修改，设置外接口（可连接附件），油机启动；具有电源质量检测（电压、电流、功率、功率因数、频率）和输出功能，可配置数字仪表。 N．自投自复，缺相检测（主、备和三相），过、欠压检测，消防置零，数码显示，参数设定、修改，设置外接口（可连接附件），油机启动；可配装RS232、RS485接口，可配装多种硬件接口板，可支持多种现场总线协议。 K．自投自复，缺相检测（主、备和三相），过、欠压检测，消防置零，数码显示，参数设定、修改，设置外接口（可连接附件），油机启动；可加装电流检测模块，具有输出和报警功能。 AN．自投自复，缺相检测（主、备和三相），过、欠压检测，消防置零，数码显示，参数设定、修改，设置外接口（可连接附件），油机启动；具有电源质量检测（电压、电流、功率、功率因数、频率）和输出功能，可配置数字仪表；可配装RS232、RS485接口，可配装多种硬件接口板，可支持多种现场总线协议。 NK。自投自复，缺相检测（主、备和三相），过、欠压检测，消防置零，数码显示，参数设定、修改，设置外接口（可连接附件），油机启动；可配装RS232、RS485接口，可配装多种硬件接口板，可支持多种现场总线协议；可加装电流检测模块，具有输出和报警功能。 ANK。自投自复，缺相检测（主、备和三相），过、欠压检测，消防置零，数码显示，参数设定、修改，设置外接口（可连接附件），油机启动；具有电源质量检测（电压、电流、功率、功率因数、频率）和输出功能，可配置数字仪表；可配装RS232、RS485接口，可配装多种硬件接口板，可支持多种现场总线协议；可加装电流检测模块，具有输出和报警功能。
●注：以上各类型二段位产品取消消防置零功能。

KBH5系列双电源自动转换开关特点介绍
●开关具有三极、四极（三极+可通断中性极）产品。分为16A、20A、32A、40A、50A、63A、80A、100A、125A、160A、200A、250A、315A、400A、500A、630A、1000A、1250A、1600A，20个电流等级。
●具有良好的电磁兼容性。
●驱动电机可自动选取两路电源中满足要求的一相电源。
●由钥匙开关选择操作方式。
●可挂锁保持位置状态。
●设计序号2为超薄型，主体厚107mm。
●具有自动、电动、手动控制功能。
●延时0．5S检测信号,防止误动作。
●三段位产品在自动状态下具有远程控制“0”位功能。
●由逻辑控制板，以不同的逻辑程序来管理直接装于开关内的电机、变速箱的运行操作来保证开关的位置。
●电机为聚氯丁橡胶绝缘湿热型电机装有安全装置，在超出110℃温度和过电流状态时跳闸。在故障消失后即自动投入工作，可逆减速齿采用直齿齿轮。
●基本型及扩展型产品的控制器具有可视化、数字化、网络化的功能特点。
◆采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩）
◆采用可靠的机械联锁和电气联锁技术
◆采用过零位技术
◆具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离可靠性高，使用寿命8000次以上
◆机电一体设计，开关转换准确、灵活、可靠电磁兼容好，抗干扰能力强，对外无干扰，自动化程序高
◆全自动型不需外接任何控制元器件外形美观、体积小、重量轻，由逻辑控制板，以不同的逻辑来管理直接装于开关内的电机，变速箱的动行操作来保证开关的位置。

外形及安装尺寸

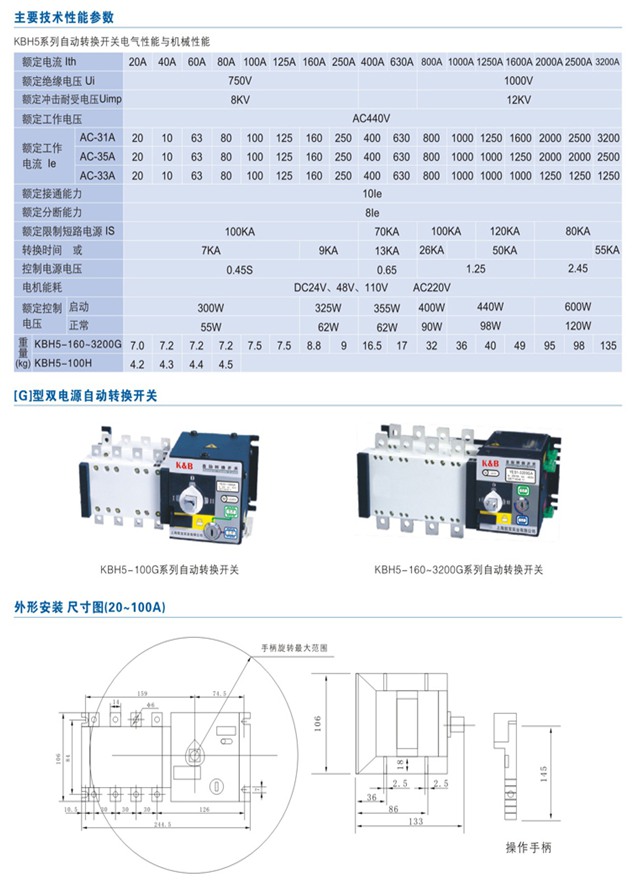

SHKB-H5双电源转换开关主要技术性能参数/外形安装尺寸图
