NR-320系列自供电微机保护测控装置
    发布时间: 2017-04-15 00:00
NR-320系列自供电微机保护测控装置
无源微机保护:NR-320系列自供电微机保护测控装置
适用范围
NR-320自供电微机保护测控装置是专门针对于箱变、环网柜、小型开关柜等系统应用而开发,可以集成于断路器柜或负荷开关+熔断器柜中使用。具有多种动作特性曲线的相过流保护、零序过流保护及外部接点直接跳闸功能,可应用于母线、线路、配电变压器、电动机、电容器等保护场合。
型号说明
NR-320自供电微机保护测控装置:竖式安装
NR-321自供电微机保护测控装置:横式安装
功能配置
• 两段式定时限过电流保护,反时限过电流保护
• 定时限零序过流保护,反时限零序过流保护
• 外部接点直接跳闸,大电流闭锁跳闸
• 无源跳闸输出(直接驱动跳闸线圈)
• 选配RS-485通讯接口
额定电气参数
• 辅助电源:  DC24V或AC 220V
• 额定电流:  5A,1A(定做)
• 额定频率:  50Hz
工作环境条件
• 环境温度:-10~+55℃
• 相对湿度:不大于95%,无凝露
• 大气压力:80~110kPa
• 其它条件:装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质,且具有防雷、雨、雪设施
• 试验的标准大气条件:温度 +15~+35℃,湿度45%~75%,气压86~106kPa
装置特点
• 整机采用极低功耗设计技术,保证保护功能在任何条件下可靠快速启动。
• 装置结构简单小巧,安装方便灵活,适合环网柜的紧凑安装条件。
• 可以选择自供电功能(由电流互感器供电),免除因安装直流屏或UPS而带来的额外负担。
使用说明
自供电CT一般采用电流互感器的测量绕组,没有精度要求,但是要考虑互感器的输出容量—装置的启动功率为0.2VA。
电源CT参数:
一次电流10A时,CT二次输出≥1W(12V),12V为有效值。
一次电流500A时,CT二次开路电压≤60V,60V为有效值。
推荐使用互感器型号LCZ-10(恒源力创,内径45,外径105,高度120)
适合变比:80/5或80/1及以上,变比再小时高度适当增加
订货时请注意操作电压(DC24V或DC220V)、通讯接口等参数。

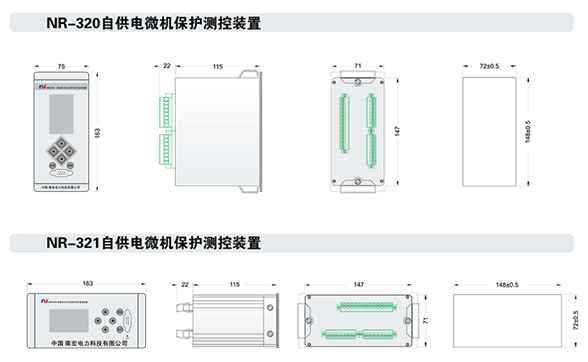

外形及开孔尺寸
